旋风除尘器（简称旋风器）与其他除尘器相比，具有结构简单、造价便宜、维护管理方便以及适用面宽的特点。旋风器适用于工业炉窑烟气除尘和工厂通风除尘；工业气力输送系统气固两相分离与物料气力烘干回收。高性能的旋风器对于输送、破碎、卸料、包装、清扫等工业生产过程产生的含尘气体除尘效率可以达到 95% ～ 98% ，对于燃煤炉窑产笺烟尘除尘效率可以达到 92% ～ 95% 。旋风器亦可以作为高浓度除尘系统的预除尘器，与其他类型_除尘器合用。旋风器具有可以适宜和于高温高压含尘气体除尘的特点。

旋风器的类型有切流反转式、轴流反转式、直流式等。工厂通风除尘使用的主要是切流反转式旋风器。

2 旋风器结构

2 ． 1 单体基本结构

单体基本结构参见图 1 ，含尘气体通过进口起旋器产生旋转气流，粉尘在离心力作用下脱离气流和筒锥体边壁运动，到达壁附近的粉尘在气流的作用下进入收尘灰斗，去除了粉尘的气体汇向轴心区域由排气芯管排出。

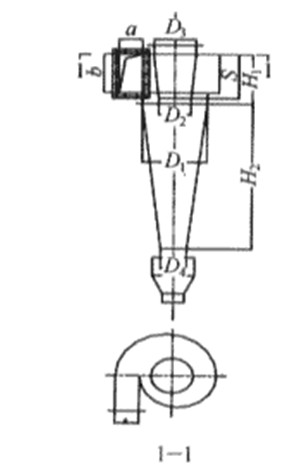

                                                                                                    图 1 旋风器结构示意图
2 ． 2 结构改进措施
　　旋风器在长期使用中，为了达到低阻_性能其结构不断进行改进，改进措施主要有：

（ 1 ）进气通道由切向进气改为回转通道进气，通过改变含尘气体的浓度分布、减少短路流排尘量。回转通道在 90° 左右时阻力较小。

（ 2 ）把传统的单进口改为多进口，有效地改进旋转流气流偏心，同时旋风器阻力显著下降。（ 3 ）在筒锥体上加排尘通道，防止到达壁面的粉尘二次返混。

（ 4 ）采用锥体下部装有二次分离装置（反射屏或中间小灰斗）防止收尘二次返混。

（ 5 ）排气芯管上部加装二次分离器，利用排气强旋转流进行微细粉尘的二次分离，对捕集短路粉尘_为有效。

（ 6 ）在筒锥体分离空间加装减阻件降阻，等。

2 ． 3 组合技术

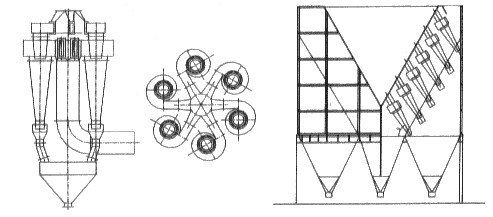

　处理气体量较大时，可以采用多个旋风器单体进行并联组合。（ 1 ）多筒组合：多筒组合可以采用分支并联和环状并联方式，见图 2 。组合技术的关键在于含尘气流分配的均匀性和防止气流串流。分支并联一般采用双旋风器、四旋风器方式。对于处理气体量较大时，也可以采用母管分支并联方式。分支旋风器一般采用涡壳排气方式。（ 2 ）多管组合：多管组合可以采用数十个旋风子（小尺寸旋风器）进行箱式并联安装。旋风子在进气箱体中可以采用顺排并联或错排并联，采用惯性沉降一旋风子两级一体复合除尘参见图 3 ，含尘气流分配的均匀性可以通过调整旋风子进气口角度、排气芯管长度、进气空间高度、旋风子间距等措施实现。
